功能化学品

树枝状聚合物型多官能丙烯酸酯

涂层材料

功能性材料

特征

是具有树枝状聚合物（超支化）结构的多官能丙烯酸酯。在UV硬化发现有特征的功能。（1）硬化速度快（2）不易受到氧阻（3）硬化收缩小（4）高硬度和柔软性兼备
可作为阻隔材料、硬涂层材料、多官能丙烯酸酯的替代材料使用。

产品名	固形物含量	稀释溶剂	分子量	粘度
SIRIUS-501	50%	PGMAc	約20,000	40±10 mPa・s
SUBARU-501	50%	AcOEt	約20,000	10±5 mPa・s

硬化物性比较

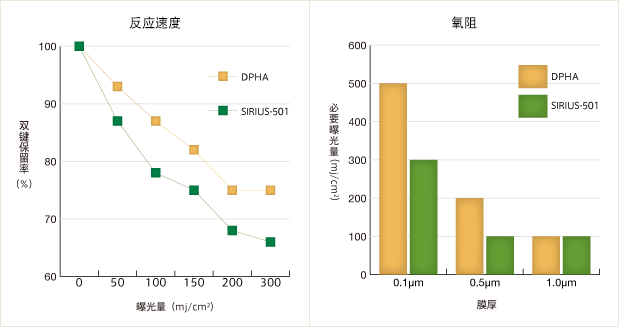

反应速度、氧阻

«基板»	PET膜（东洋纺制 A4300 188μm）
«试样»	SIRIUS-501(N.V.100%) 或 DPHA/Irg184/MEK＝100/5/105
«硬度、紧密性»	膜厚 : 5μm（用棒式涂布器涂布、干燥100℃/10min）、曝光 : 1,000mJ/cm2
«反应速度»	膜厚 : 3μm（用棒式涂布器涂布、干燥100℃/10min）、方法: 双键消费率（IR 810cm-1）
«氧阻»	膜厚 : 3μm（用棒式涂布器涂布、干燥 100℃/10min）、方法：不剥落
